本公司生產的pz型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用也適用石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。

　　型號意義：

　　如：PZ-I-400

　　PZ-I-配水閘閥

　　400-公稱直徑

　　閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。

　　工作壓力：1.0Mpa-50.0Mpa。

　　工作溫度：-196℃-650℃。

　　連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。

　　驅動方式：手動、氣動、液動、電動。

　　結構說明

　　1,閘閥由操縱臺,連接桿,閥桿,閘閥,短管等部件組成。

　　2,用小型電動機作為動力源替代人工操作,方便,快捷。

　　3,閘閥由閥體和閥瓣構成。

　　1）閘體為焊接件,下部裝有一錐形密封環,與閥瓣共同構成密封部分。

　　2）閥瓣由焊接件與橡膠墊構成,通過帶環螺釘組件與閥桿絞接,以保證閥的密封性能。

　　4,短管用于埋入配水井井壁,為焊接件。

　　5,連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米,4.5米,4米,3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度,按需定制。

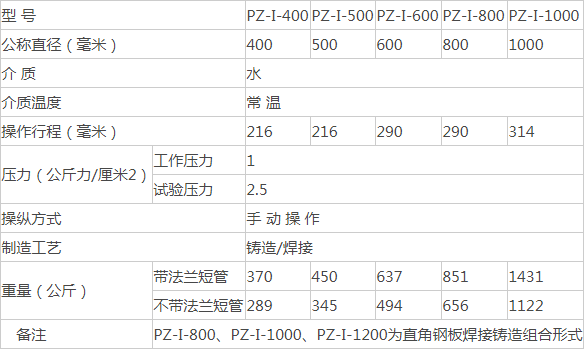

　　技術參數：

　　采用說明：

　　1、水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，如下表所示：（單位：毫米）

　　各采用和使用單位，根據實際情況選用，如訂貨時能提出h值，則按訂貨單位要求加工，否則連接桿長度按H=5000mm供貨，連接桿的一端的法蘭根據實際需要的h值在現場焊接。

　　2、本配水閥所帶的法蘭短管，如使用單位不需要，訂貨時應說明，否則一同供貨。

　　3、由雙金閥門廠成套生產供應。 如因產品改進請以實物為準。

　　外形結構圖
