本公司生產的手動暗板刀型閘閥是閘閥的一種，是直行程切斷閥門，帶蓋式刀型閘閥的閥板頭部有斜刃口，對介質具有一定的切斷作用，適合用于含纖維及固體顆粒介質及污水處理系統中，可佩手動，氣動，電動執行器，廣泛使用于造紙，采礦，化工，污水處理等過程自控系統中。

　　公稱壓力：PN

　　殼體試驗：1.5 Mpa

　　密封試驗：1.1 Mpa

　　工作溫度：橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃

　　適用介質：糖漿、紙漿、污水、煤漿、灰、渣水混合物

　　零件材質：

　　閥體：上蓋 碳鋼、不銹鋼

　　閥板：不銹鋼

　　閥桿：不銹鋼

　　密封圈：橡膠、四氟、不銹鋼、硬質合金

　　產品結構：

　　1.刀形閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，摩擦較少，經久耐用。

　　2.此種帶蓋式閘閥的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封改成了面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構（見圖一），使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。

　　3.此種閘閥在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。

　　暗板刀型閘閥特別適合在粉塵及干燥的惡劣環境中長期正常工作。 注：可根據使用單位的環境和要求來設計與生產，適合用戶的安裝和使用。

　　產品特點：

　　1、閥門采用整體式設計，，流體阻力小，操作靈活方便。

　　2、手動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。

　　3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。

　　4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。

　　5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、丁晴橡膠，密封性好，耐腐蝕。

　　6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。

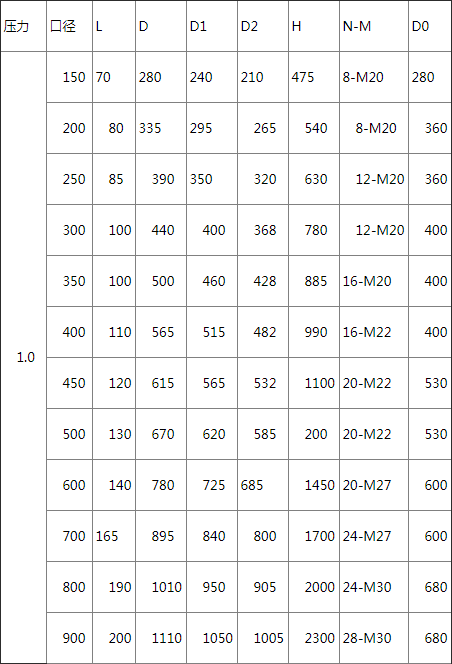

　　外形及連接尺寸：
